Árbol de activos industriales: cómo estructurar la jerarquía técnica de tu planta

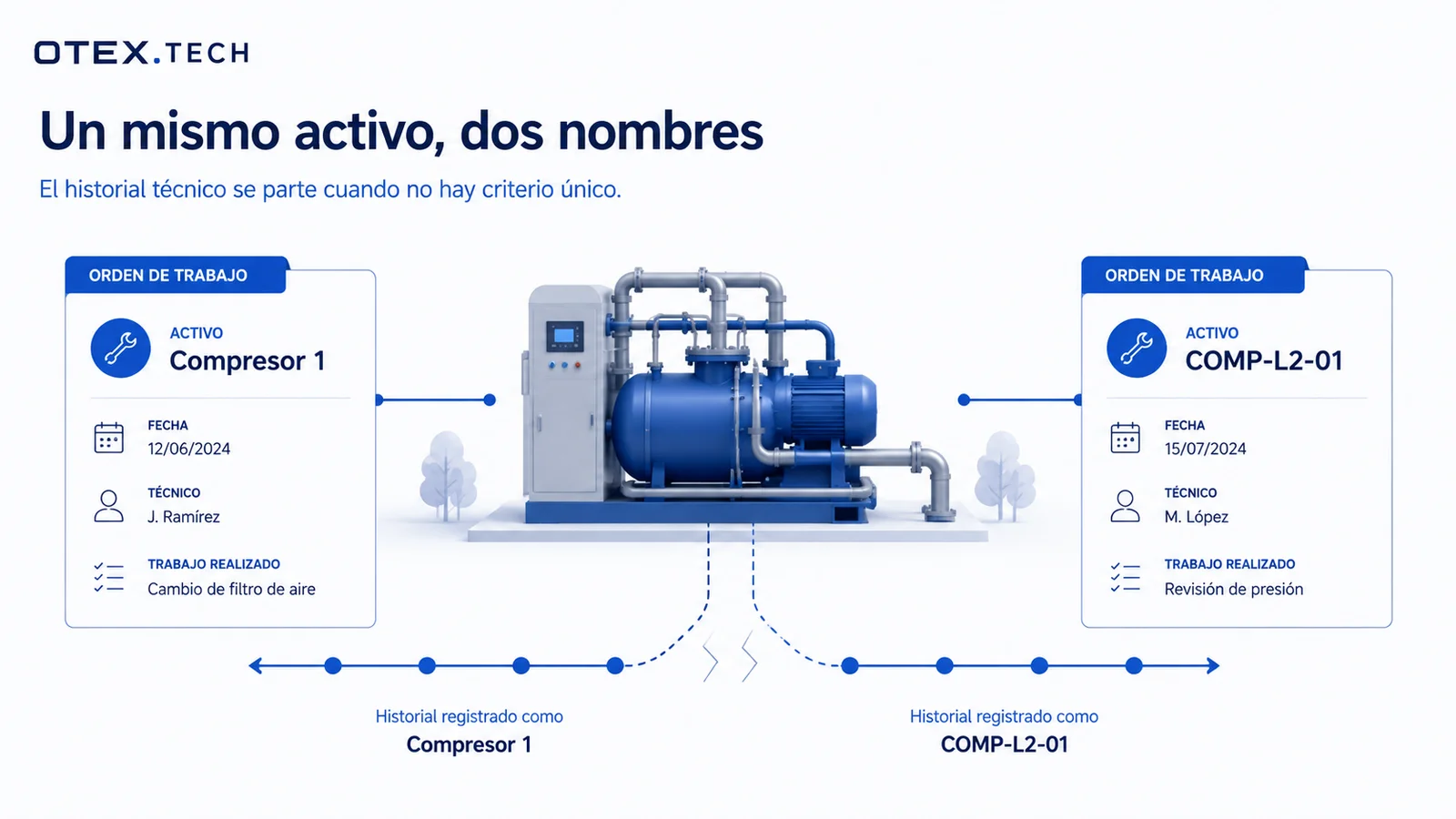

En la mayoría de las plantas, el problema no aparece cuando llega el momento de elegir un CMMS. Aparece antes, cuando dos técnicos completan una orden de trabajo para el mismo compresor y lo nombran distinto: uno lo carga como “Compresor 1”, el otro como “COMP-L2-01”. Seis meses después, nadie puede reconstruir el historial completo de ese equipo sin cruzar planillas a mano.

Por qué el árbol de activos rompe antes que el CMMS

No es una tarea de software. Es una decisión de diseño que después el CMMS sostiene, pero que tiene que existir antes.

Eso es lo que resuelve un árbol de activos industriales bien definido: una estructura jerárquica que ordena cada equipo, subsistema y componente de la planta bajo un criterio único, consistente entre turnos, áreas y personas. Si no existe antes, el CMMS termina heredando el mismo desorden que tenía el Excel.

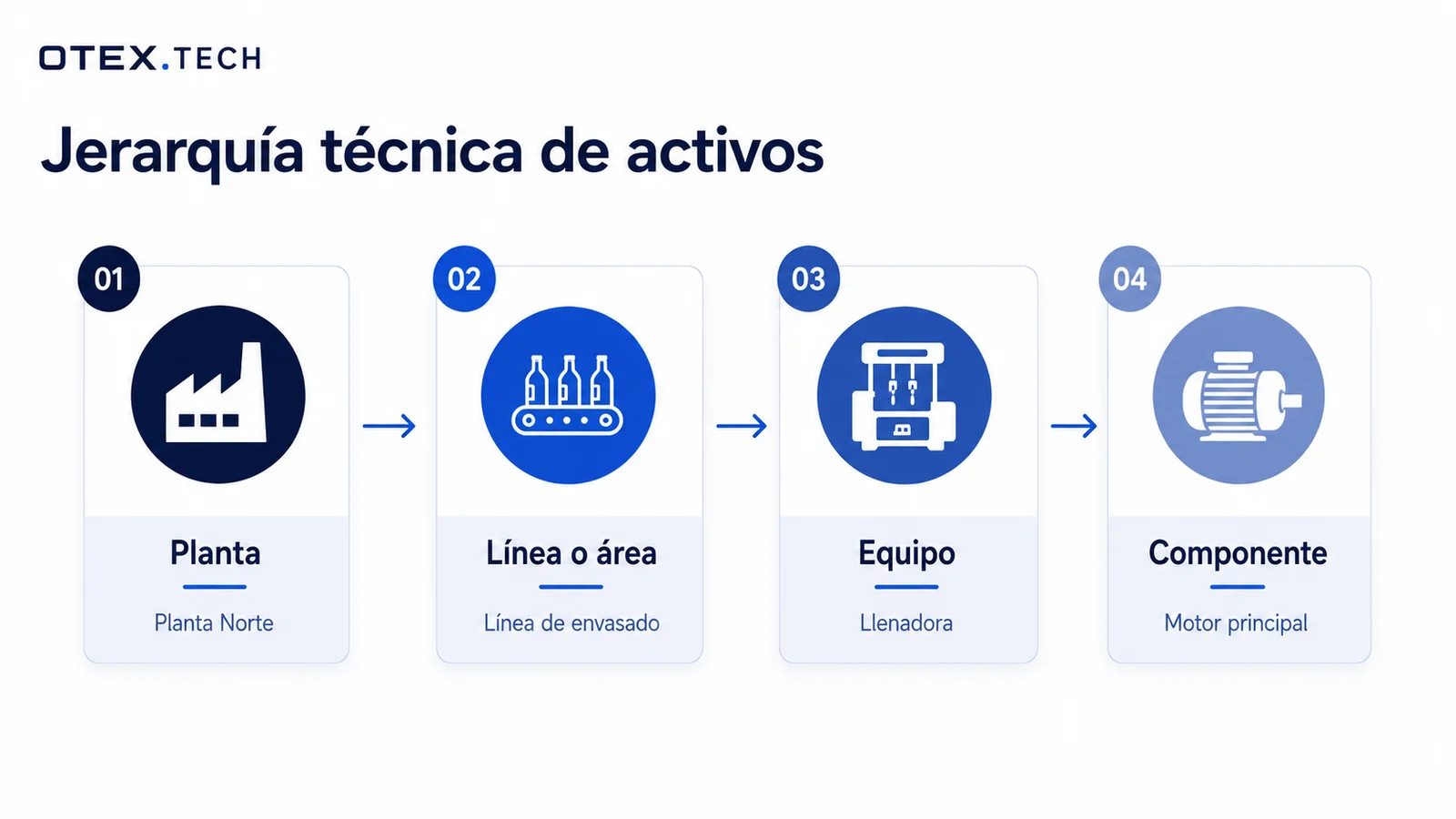

Niveles de la jerarquía: planta, línea, equipo, componente

La estructura más común para plantas industriales tiene cuatro niveles, aunque no todas los necesitan completos:

Cuánto detalle amerita cada activo. Un componente merece código propio cuando falla con frecuencia suficiente como para justificar historial separado, cuando es crítico para la operación del equipo completo, o cuando se reemplaza como repuesto independiente. Fuera de esos casos, sumar niveles solo agrega carga administrativa sin mejorar la trazabilidad. El mismo criterio funciona en una planta chica: cambia la cantidad de niveles y de códigos, no la lógica de fondo.

Cuándo agrupar por sistema y cuándo por ubicación física

La duda más frecuente aparece en plantas con líneas duplicadas: dos líneas de envasado idénticas, ¿se codifican como un mismo tipo de equipo repetido dos veces, o como activos completamente independientes?

La respuesta depende de qué pregunta necesita responder el equipo de mantenimiento con más frecuencia. Si lo que importa es comparar el desempeño de un mismo tipo de equipo entre líneas, conviene mantener el equipo bajo un mismo código de tipo con un sufijo de ubicación. Si lo que importa es aislar completamente el historial de cada línea para auditorías o trazabilidad regulatoria, cada línea necesita su propio árbol independiente, aunque los equipos sean iguales. Para la base de esta clasificación conviene apoyarse en los criterios ya definidos de gestión de activos industriales: el árbol técnico es un nivel de detalle adicional sobre esa base, no un esquema paralelo.

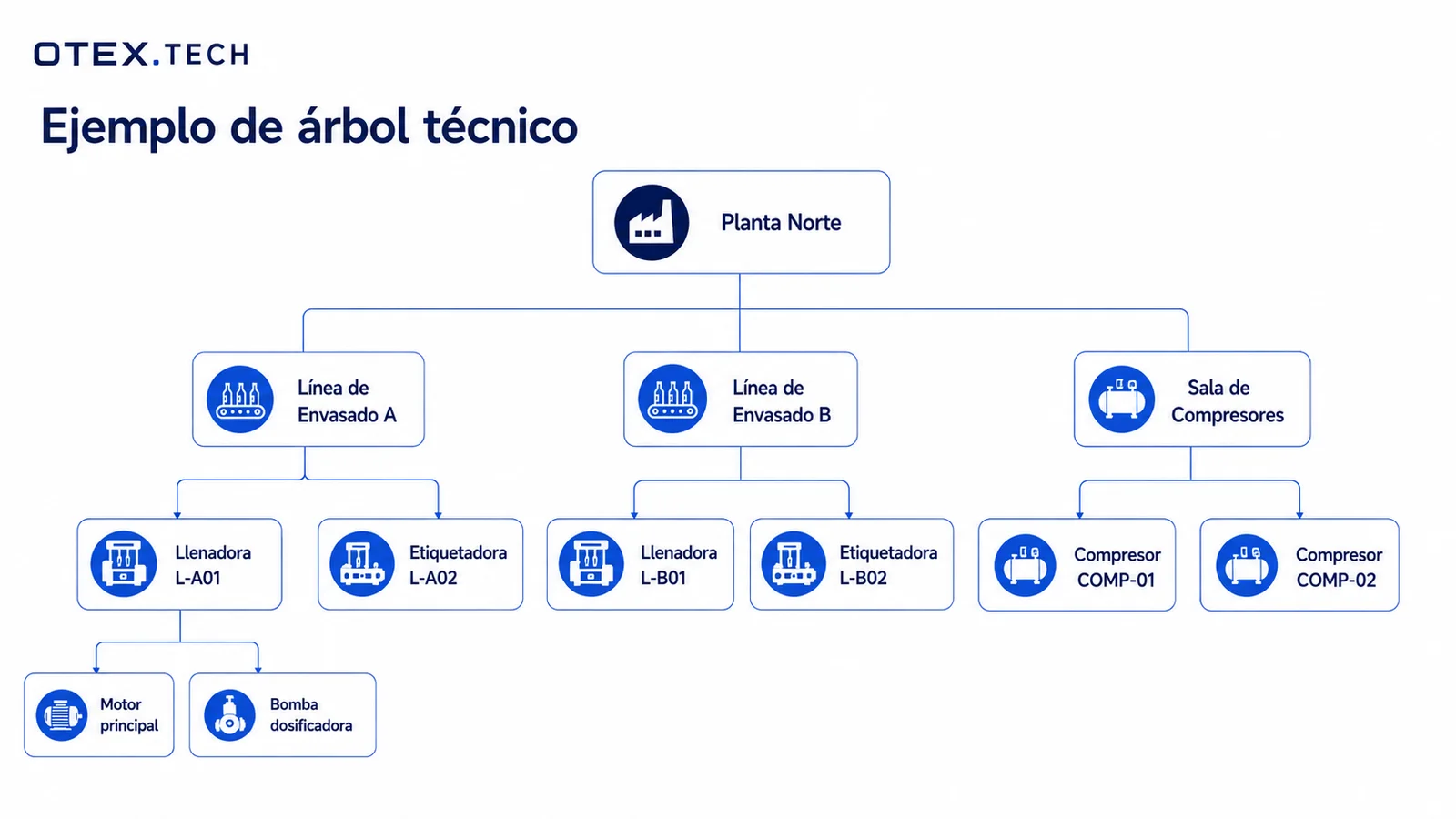

Ejemplo de árbol técnico de activos industriales

Un ejemplo aplicado a una planta de manufactura con dos líneas de producción:

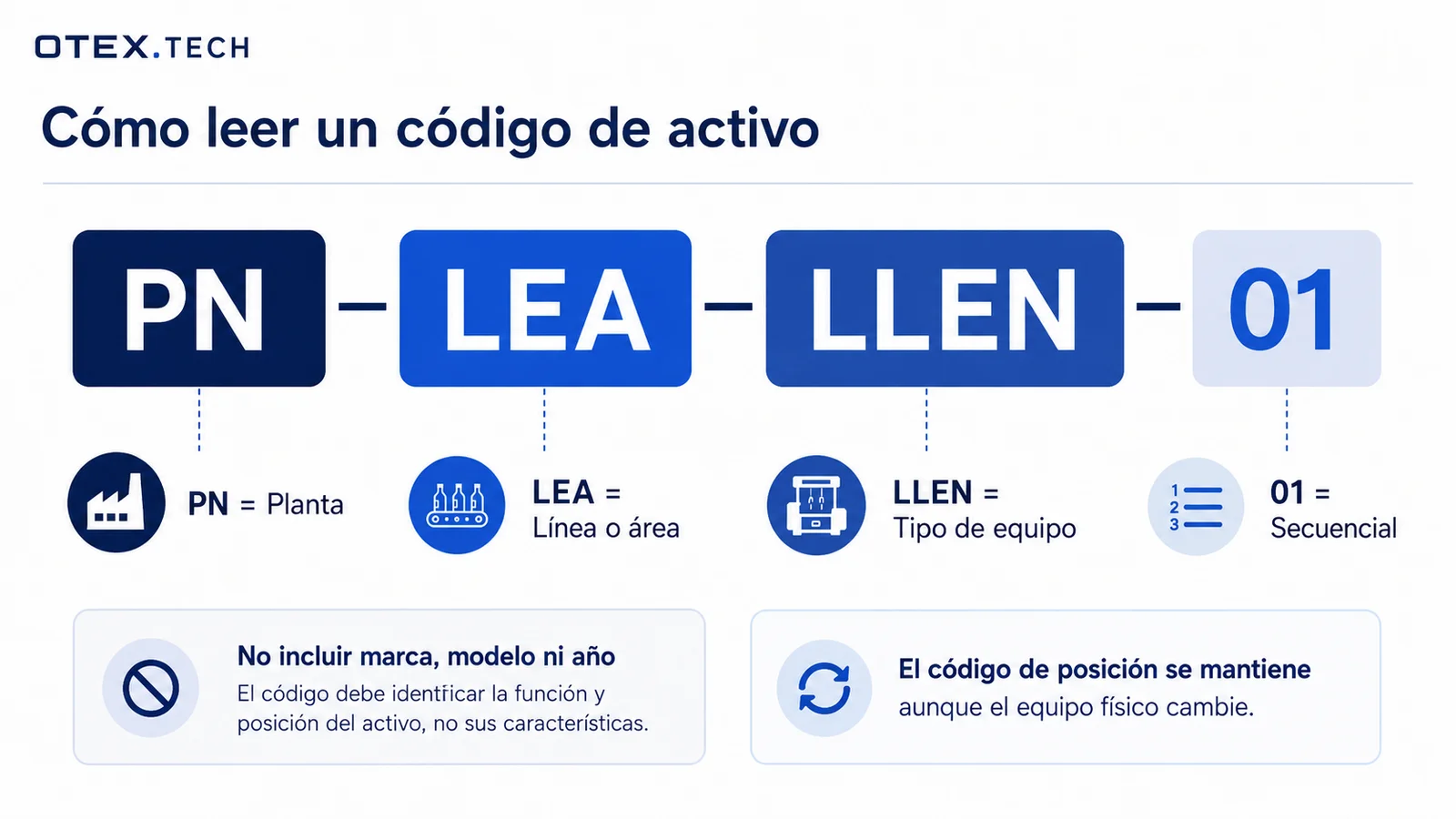

La codificación asociada podría seguir un patrón planta-línea-equipo-secuencial: PN-LEA-LLEN-01 para la llenadora de la Línea A, por ejemplo. En Oil & Gas o minería la unidad de agrupación suele ser distinta —no una línea de producción sino un sistema de proceso o un área geográfica dentro del yacimiento—, así que la lógica de niveles se traslada, pero la nomenclatura cambia según el tipo de operación.

El patrón que se repite en la mayoría de las implementaciones es este: el árbol se define primero a nivel línea/equipo, y el nivel componente se incorpora de forma progresiva a medida que el historial técnico muestra qué partes ameritan seguimiento propio. No todo se codifica en el primer relevamiento.

Codificación de activos industriales: criterios para que el código sea útil

Un código de activo cumple su función si permite identificar el equipo sin ambigüedad y ubicarlo dentro de la jerarquía con solo leerlo. Eso descarta dos prácticas frecuentes: codificar por número de serie del fabricante y codificar de forma libre según el criterio de cada técnico, que multiplica variantes para el mismo activo.

Una estructura que funciona en la mayoría de los casos combina planta, línea o área, tipo de equipo y un número secuencial, sin incluir marca, modelo ni año: esos datos van en la ficha técnica del activo, no en su código de posición funcional.

Código de posición vs. equipo físico. Cuando un equipo se reemplaza por otro del mismo tipo, el código de posición se mantiene: lo que cambia es el equipo físico vinculado a ese código, no el código en sí. Esa distinción es la que evita perder historial cada vez que se cambia una bomba o un motor.

Los errores más comunes en esta etapa:

Código QR para mantenimiento: dónde entra en el árbol de activos

El código QR no reemplaza al árbol de activos ni a la codificación: los hace accesibles en el punto donde se ejecuta el trabajo, y sostiene la identificación de equipos incluso cuando cambian los técnicos de turno. Un QR físico pegado al equipo, al escanearse, debería abrir directamente la hoja de vida de ese activo: historial de intervenciones, órdenes de trabajo pendientes, ficha técnica y, si corresponde, el checklist de la próxima tarea preventiva.

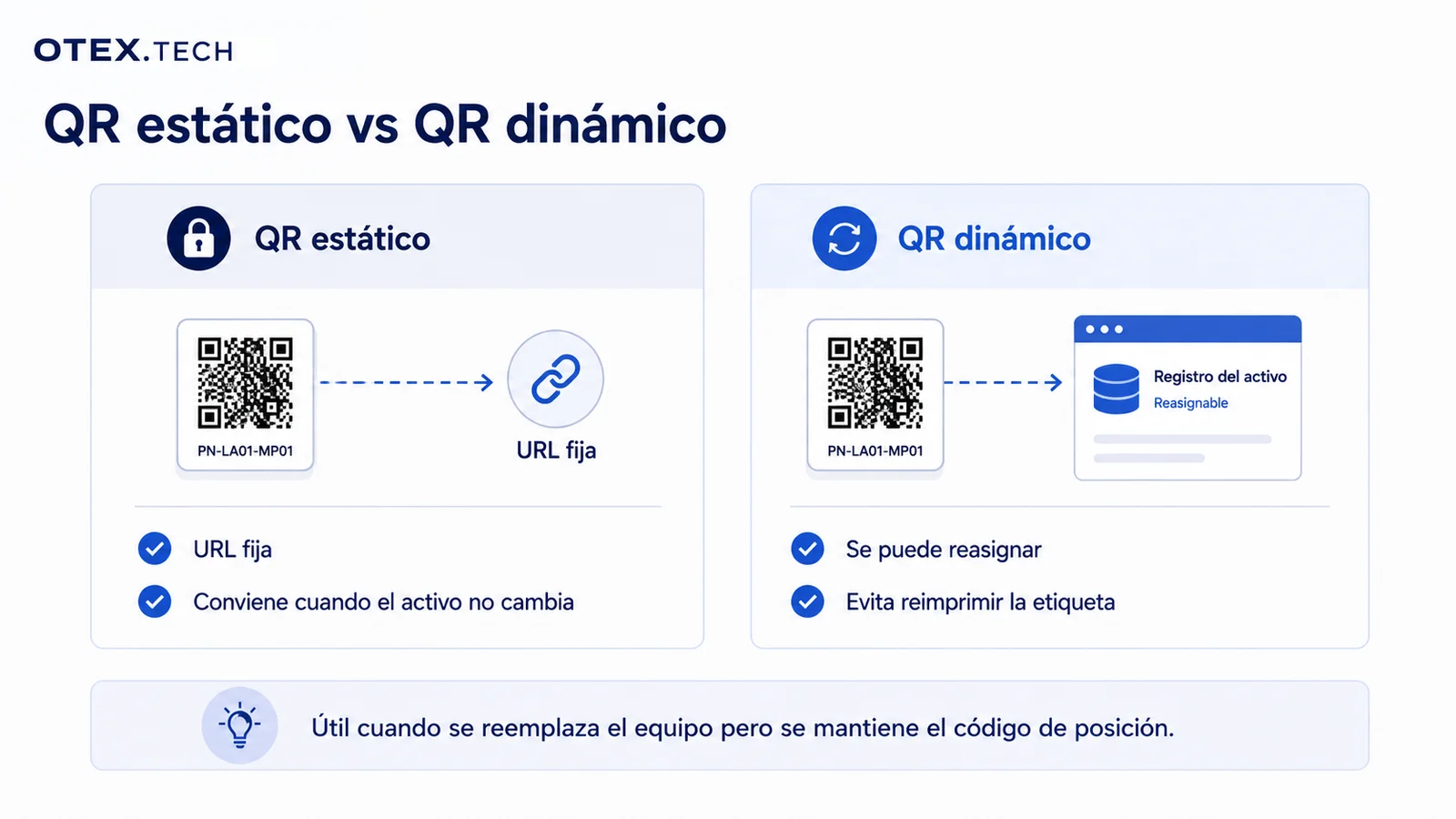

Hay una diferencia técnica que conviene resolver antes de imprimir etiquetas:

En el CMMS de OTEX, esa vinculación entre QR y hoja de vida del activo queda integrada al mismo sistema donde se gestionan las órdenes de trabajo, el stock de repuestos y el historial técnico: el técnico escanea en planta y accede a la misma información que ve el planner desde el escritorio, sin duplicar la carga de datos entre un sistema de etiquetado y el CMMS.

Qué debe validar el técnico antes de instalar el QR físico

Errores frecuentes al construir el árbol de activos

Un árbol de activos bien estructurado no termina acá: se revisa cada vez que la planta suma una línea, reemplaza un equipo crítico o incorpora personal nuevo al turno. Vale la pena compartir el criterio completo con el equipo de mantenimiento antes de imprimir la primera etiqueta QR.
